Adakah pemutus litar kes acuan umumnya sesuai untuk AC atau DC?

Pemutus litar kes yang dibentuk, juga dikenali sebagai pemutus litar jenis peranti, mempunyai semua komponen yang dimeteraikan dalam selongsong plastik. Hubungan tambahan, siaran undervoltage, dan siaran shunt sering modular. Pemutus litar kes yang dibentuk secara automatik mengganggu arus apabila arus melebihi tetapan perjalanan.Zhejiang Dong'an Electric Co., Ltd. tawaranDC MCCBSdanDan MCCBSspesifikasi yang berbeza -beza. Mari kita lihat mereka.

Tujuan reka bentuk dan aplikasi arus perdana pemutus litar kes yang dibentuk

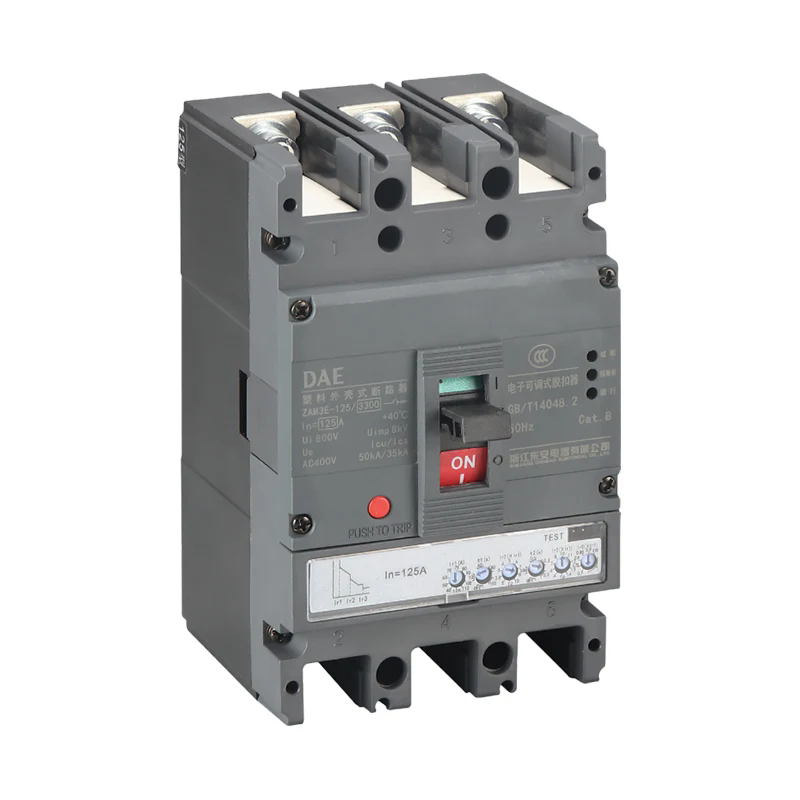

Pemutus litar kes yang dibentuk (MCCB) adalah peranti elektrik yang digunakan untuk perlindungan beban dan litar pintas. Reka bentuk terasnya didasarkan pada ciri -ciri arus berselang (AC), menghasilkanDan MCCB. Sebabnya adalah seperti berikut:

1. Arc mematikan mekanisme penyesuaian: arus AC mempunyai lintasan sifar berkala, membuat arka terdedah kepada pemadaman semulajadi. Struktur ruang pemadam arka dari pemutus litar kes yang dibentuk dioptimumkan untuk ciri -ciri ini.

2. Permintaan pasaran arus perdana: Lebih 90% sistem kuasa global dikuasakan oleh AC (merujuk kepada piawaian IEC 60898), jadi pengeluar mengutamakan model-model khusus AC. 3. Kos dan penyeragaman: Pemutus litar AC dihasilkan secara besar -besaran, lebih murah, dan mematuhi piawaian elektrik umum (seperti UL 489 dan GB 14048.2).

Ciri khas aplikasi DC dan penyelesaian penambahbaikan

Walaupun pemutus litar kes dibentuk terutamanya direka untuk aplikasi AC, mereka boleh disesuaikan untuk aplikasi DC, atauDC MCCBS, melalui penambahbaikan berikut:

1. Kapasiti pemadaman arka yang dipertingkatkan: DC arcs tidak mempunyai persimpangan sifar semulajadi, yang memerlukan pemadaman arka magnet atau reka bentuk grid yang dibahagikan. Sebagai contoh, siri Tmax DC ABB boleh mengganggu litar DC yang dinilai sehingga 750V.

2. Kapasiti penandaan dan pemecahan polariti: Pemutus litar DC memerlukan terminal positif dan negatif yang jelas, dan kapasiti pemecahannya pada umumnya lebih rendah daripada model AC yang setanding.

3. Senario aplikasi biasa:

- Sistem Generasi Kuasa Photovoltaic (DC 1000V dan ke bawah)

- Transit Rail (bekalan kuasa daya tarikan DC 1500V)

- Perlindungan bateri penyimpanan tenaga (seperti DC MCCBS yang berdedikasi CATL untuk Kabinet Penyimpanan Tenaga).

Parameter pemilihan utama dan pertimbangan

Pengguna harus membandingkan petunjuk berikut berdasarkan keperluan sebenar mereka:

1. Tahap Voltan: AC 400V/690V vs DC 250V/750V (Piawaian Perindustrian Biasa).

2. Mengganggu Kapasiti: Kapasiti mengganggu aDC MCCBbiasanya 50% -60% daripada ituDan MCCB.
