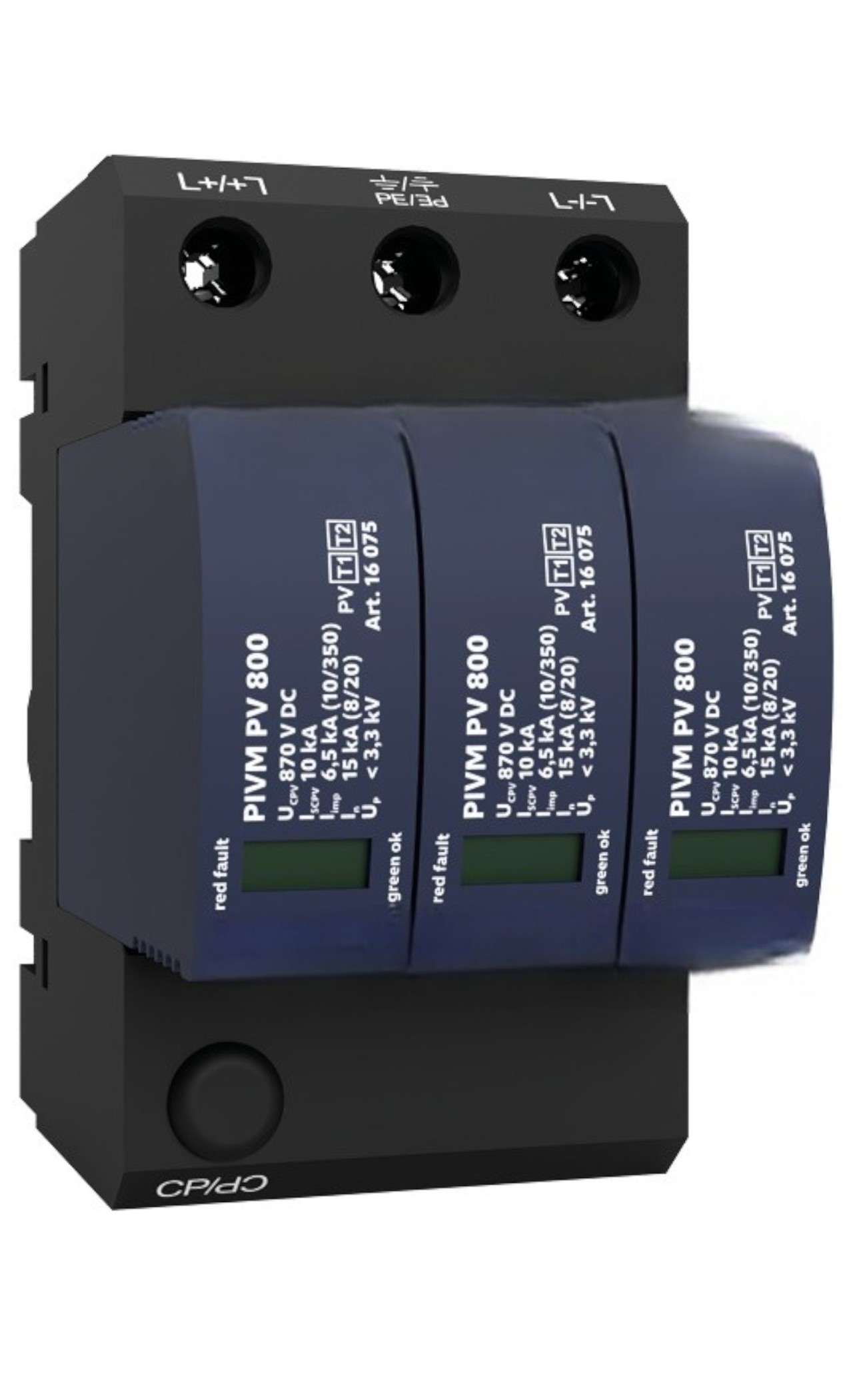

Jenis 1+2 PV SPD | Y-Connection | Tiada Fuse Back-Up | LPL III -IV

Perlindungan yang berkebolehan langsung untuk susunan PV-apabila ruang dan jarak terhad.

Penangkapan arus dan lonjakan lonjakan kilat (Type 1+2) ini dibina untuk bahagian DC sistem fotovoltaik yang menggunakan sistem perlindungan kilat luaran (LPS) tetapi tidak dapat mengekalkan jarak pemisahan yang diperlukan "." Peranti menggabungkan keupayaan Jenis 1 untuk arus impuls kilat dengan penindasan lonjakan jenis 2 untuk melindungi inverter, rentetan, dan busbar DC.

Y-Connection untuk operasi yang teguh, toleransi kesalahan.

Sambungan jenis Y menjadikan konduktor kerja lebih tahan terhadap kesalahan bumi, membantu menstabilkan rangkaian PV DC dalam menuntut keadaan asas dan persekitaran campuran campuran.

Keselamatan Integral-tiada fius back-up diperlukan.

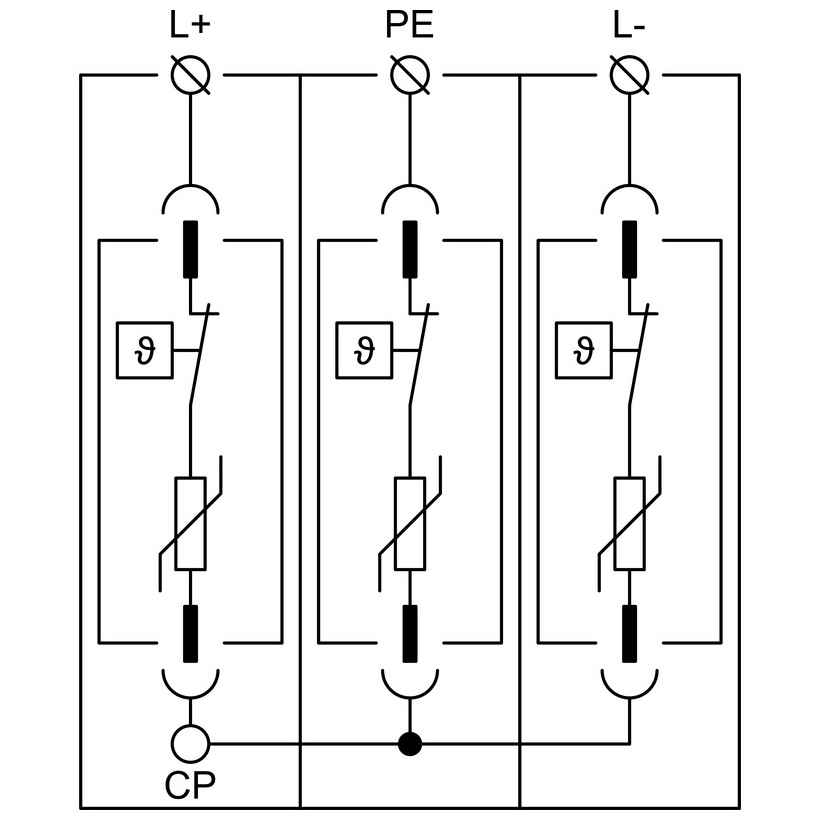

Setiap sektor varistor antara L+, L-, dan PE dilengkapi dengan pemutus haba dalaman. Pada akhir hayat varistor (terlalu panas), perjalanan pemutus untuk mengganggu arus DC dan memberikan petunjuk kesalahan yang jelas. Pembinaan pemisahan khas membolehkan pemasangan tanpa fius sandaran yang berasingan, memudahkan penyelarasan dan ruang penjimatan.

Perlindungan sistem PV yang komprehensif.

Dengan memastikan ikatan equipotential busbar positif dan negatif, penangkap ini mengurangkan kelebihan yang merosakkan dari pelepasan atmosfera -termasuk serangan kilat langsung ke sistem PV -serta peristiwa beralih. Mereka sesuai untuk tahap perlindungan kilat LPL III dan IV, yang meliputi majoriti bumbung dan penyebaran C & I.

Pilihan perkhidmatan dan pemantauan.

M Petunjuk: Reka bentuk modul yang boleh ditanggalkan (plug-in) untuk penggantian cepat dan diminimumkan downtime.

Petunjuk DS: Kenalan Pemantauan Jauh untuk isyarat status ke relay PLC/SCADA/penggera.

Aplikasi biasa

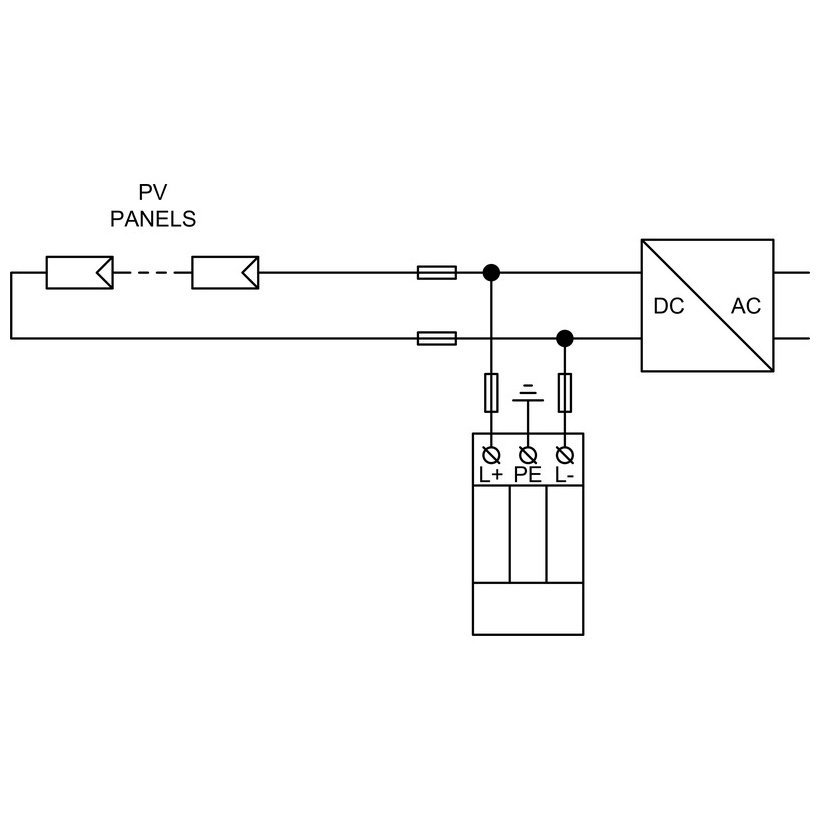

Kotak PV Combiner/Combiner Re-Combiner dan Input DC Inverter di mana jarak pemisahan "S" tidak dapat dicapai

Loji bumbung dan komersial/perindustrian yang dilengkapi dengan LPS luaran

Projek retrofit mencari perlindungan jenis 1+2 yang diselaraskan tanpa menambah fius sandaran

Ciri -ciri utama sepintas lalu

Taipkan 1 + 2 PV Surge Arter (Lightning Impulse + Surge Singse)

Y-CONNECTION-resistant dengan kesilapan bumi konduktor kerja

Pemutus haba dalaman pada L+, L-, PE; Gangguan semasa DC atas kesalahan

Tidak ada fius sandaran yang diperlukan terima kasih kepada pembinaan pemutus khas

Untuk sisi PV DC dengan LPS luaran apabila jarak pemisahan "S" tidak dipatuhi

Sesuai untuk LPL III -IV

Pilihan: M = Modul Tanggal, DS = Pemantauan Jauh
